Mehrfamilienhaus in 18119 Warnemünde, Friedrich-Franz-Straße 42/43

Das 2011 neu gebaute Mehrfamilienhaus ist eine Lückenbebauung. Es entstanden insgesamt 604 m² Wohnfläche. Für das Hausprojekt wurde eine Hybrid-Wärmepumpe vom Typ ThermSelect TS 34 ausgewählt, um auf Basis von Erneuerbaren Energien zu heizen, Warmwasser aufzubereiten und zu kühlen. Die projektierte Hybrid-Wärmepumpe ThermSelect erreicht eine Leistung von 34 kW. Aufgrund der begrenzten Erdfläche durch die Lückenbebauung wurden unter die Bodenplatte des Hauses die für die Statik benötigten 74 Gründungspfähle (Betonpfähle) geothermisch aktiviert. In die Betonpfähle wurden PE-Rohrleitungen integriert und mit je einer Länge von 8,40 Metern ins Erdreich eingelassen. Über die Energiepfähle wird die Erdwärme für die Wärmepumpe zur Verfügung gestellt. Ein Wärme-pumpen-Verdampfer ist in der Tiefgarage untergebracht und liefert die Luftwärme. Es ist ein Alleinstellungs-merkmal der Hybrid-Wärmepumpe ThermSelect, dass sie alternativ oder parallel sowohl auf Erdwärme oder auf Luftwärme oder auch gleichzeitig auf Erd- und Luftwärme zugreifen kann. Über eine Steuerung wird im gesamten Jahr stets der wirtschaftlichste Energiemix für die Heizungsanlage ermittelt und bereitgestellt. Im Dachgeschoss (170 m²) wurde zum Heizen und Passivkühlen eine Klimadecke montiert. Heizen erfolgt über eine Fußbodenheizung, durch Bauteil-aktivierung (BTA) und Klimadecke. Kühlen wird nur über Bauteilaktivierung und Klimadecke realisiert.

Wärmequelle: Erdwärme (Energiepfähle) und Luftwärme (Außenluft)

Technik: Hybrid-Wärmepumpe ThermSelect TS 34 Kilowatt: 34 kW

Anwendung: Heizen und Kühlen Inbetriebnahme: August 2011

WP-Hersteller: ThermSelect GmbH, 18069 Rostock, Hans-Fallada-Straße 21

Firmensitz KuK Wärmetechnik GmbH in 18069 Rostock, Hans-Fallada-Straße 21

Mit dem Wechsel des Firmenstandortes der KuK Wärmetechnik GmbH und des Partnerunternehmens ThermSelect GmbH im Jahr 2013 innerhalb Rostocks war die Errichtung eines neuen Gewerbegebäudes verbunden. Es wurde als EnergieTechnik-Haus konzipiert. Die Heizung, Lüftung und Passivkühlung werden ausschließlich mit Erneuerbaren Energien betrieben. Herzstück der Anlage ist eine Hybrid-Wärmepumpe vom Typ ThermSelect TS 15, die eine Leistung von 15 kW aufweist und sowohl auf Erdwärme als auch auf Luftwärme zugreift. Entsprechend wurden auf dem Firmengelände Erdkollektoren im Erdboden verlegt und außerhalb des Gebäudes ein Wärmepumpen-Verdampfer installiert. Die Hybrid-Wärmepumpe nutzt alternativ oder parallel sowohl Erdwärme oder Luftwärme oder auch gleichzeitig Erd- und Luftwärme und stellt mit Hilfe einer Steuerung den jeweils wirtschaftlichsten Energiemix aus beiden Quellen bereit. Heizen erfolgt durch die ThermSelect-Anlage, durch die aktive Lüftungsanlage und die Solarthermie. Gekühlt wird durch die aktive Lüftungsanlage oder die passive Kühlung entweder über die Wärmequelle Erdreich oder über den Eisspeicher. Ergänzt wird das Energiereservoir durch einen Eisspeicher, der Erdwärme zwischenspeichert. Über eine im gesamten Gebäude verlegte Fußbodenheizung ist es möglich, 219 m² Bürofläche, 220 m² Fläche von Schulungsraum und Archiv sowie 229 m² Lagerfläche zu heizen bzw. zu kühlen. Kombiniert wurde die Hybrid-Wärmepumpe durch eine Photovoltaik-Dachanlage (29,4 kW). Eine Solarthermie (Fläche: 20,24 m²) heizt Warmwasser auf und stellt Wärme für die Fußbodenheizung bereit. Außerdem heizt sie den Eisspeicher auf.

Wärmequelle: Erdwärme (Erdkollektor), Luftwärme (Außenluft) und Eisspeicher

Technik: Hybrid-Wärmepumpe ThermSelect TS 15 Kilowatt: 15 kW

Anwendung: Heizen und Kühlen Inbetriebnahme: März 2013

WP-Hersteller: ThermSelect GmbH, 18069 Rostock, Hans-Fallada-Straße 21

Möbel Wikinger GmbH in 18069 Rostock, An den Griebensöllen 7

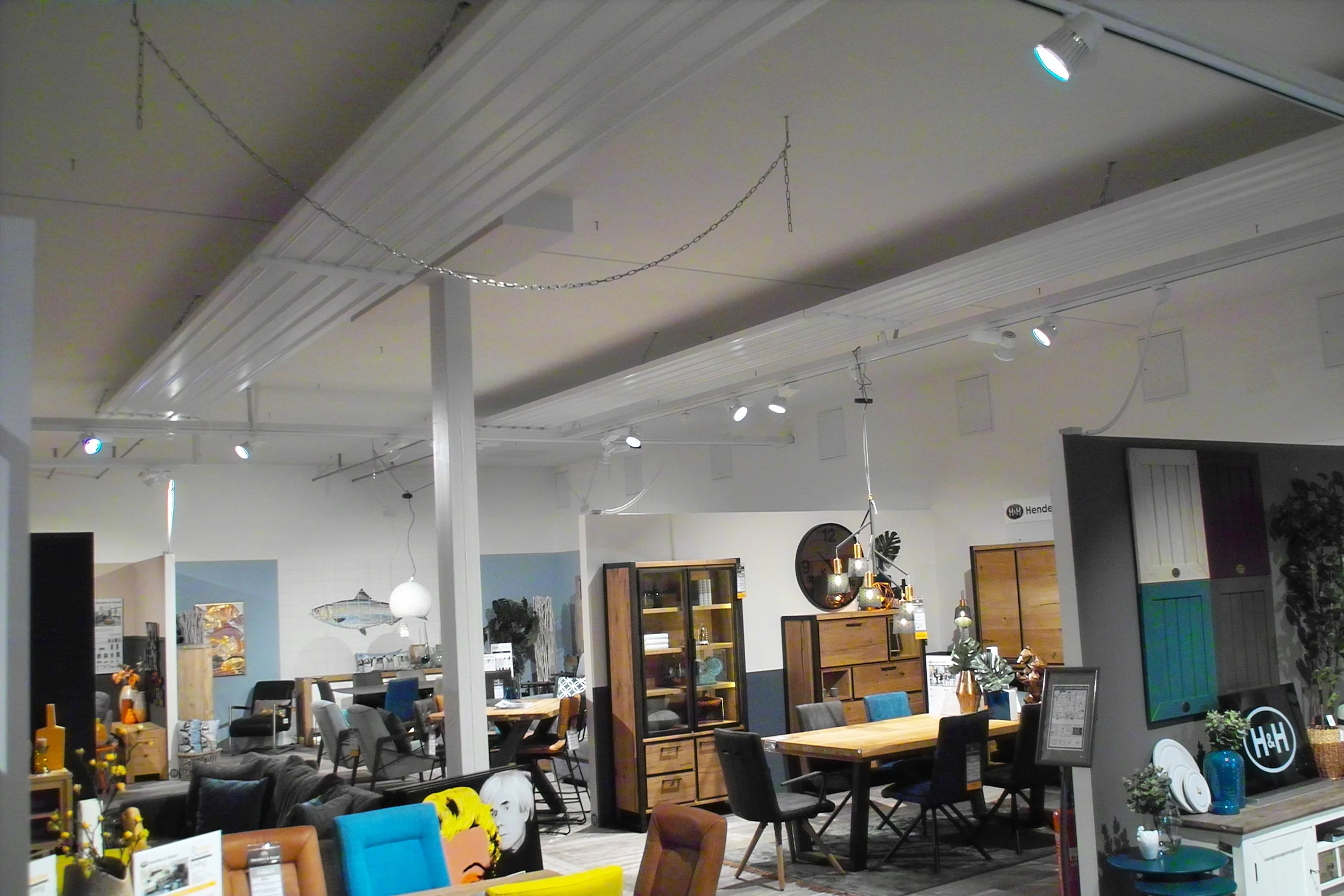

Das Möbel-Handelshaus „Möbel Wikinger“ unterhält eine seiner Filialen in Rostock-Schutow. Für die Beheizung der Verkaufseinrichtung (3000 m² Fläche) ausschließlich mit erneuerbarer Wärmeenergie wurden zwei Hybrid-Wärme-pumpen vom Typ ThermSelect TS 41 für das Objekt projektiert. Beide Hybrid-Wärmepumpen kommen auf eine Heizleistung von zusammen 82 kW (jeweils 41 kW). Der Bezug von Erdwärme erfolgt über insgesamt 13 Erdwärme-sonden, die jeweils 100 Meter tief in das Erdreich eingelassen wurden. Die Luftwärme wird der Anlage über zwei Wärmepumpen-Verdampfer im Außenbereich zugeführt. Die Hybrid-Wärmepumpe nutzt alternativ oder parallel sowohl Erdwärme oder Luftwärme oder auch gleichzeitig Erd- und Luftwärme und stellt mit Hilfe einer Steuerung den jeweils wirtschaftlichsten Energiemix aus beiden Quellen bereit. Kombiniert wurde das Hybrid-Heizsystem bei Möbel Wikinger mit insgesamt 34 Deckenstrahlplatten Galaxis der Firma Kampmann, die von verschiedener Paneelbreite (450 mm bzw. 750 mm) und Länge (12 m, 15 m und 16 m) sind und als Flächenheizung in der Möbelhalle dienen.

Wärmequelle: Erdwärme (Sonden) und Luftwärme (Außenluft)

Technik: 2 x Hybrid-Wärmepumpe ThermSelect TS 41 Kilowatt: 2 x 41 kW = 82 kW

Anwendung: Heizen Inbetriebnahme: August 2016

WP-Hersteller: ThermSelect GmbH, 18069 Rostock, Hans-Fallada-Straße 21

Wohnhaus in 18059 Rostock, Schwaaner Landstraße 14c

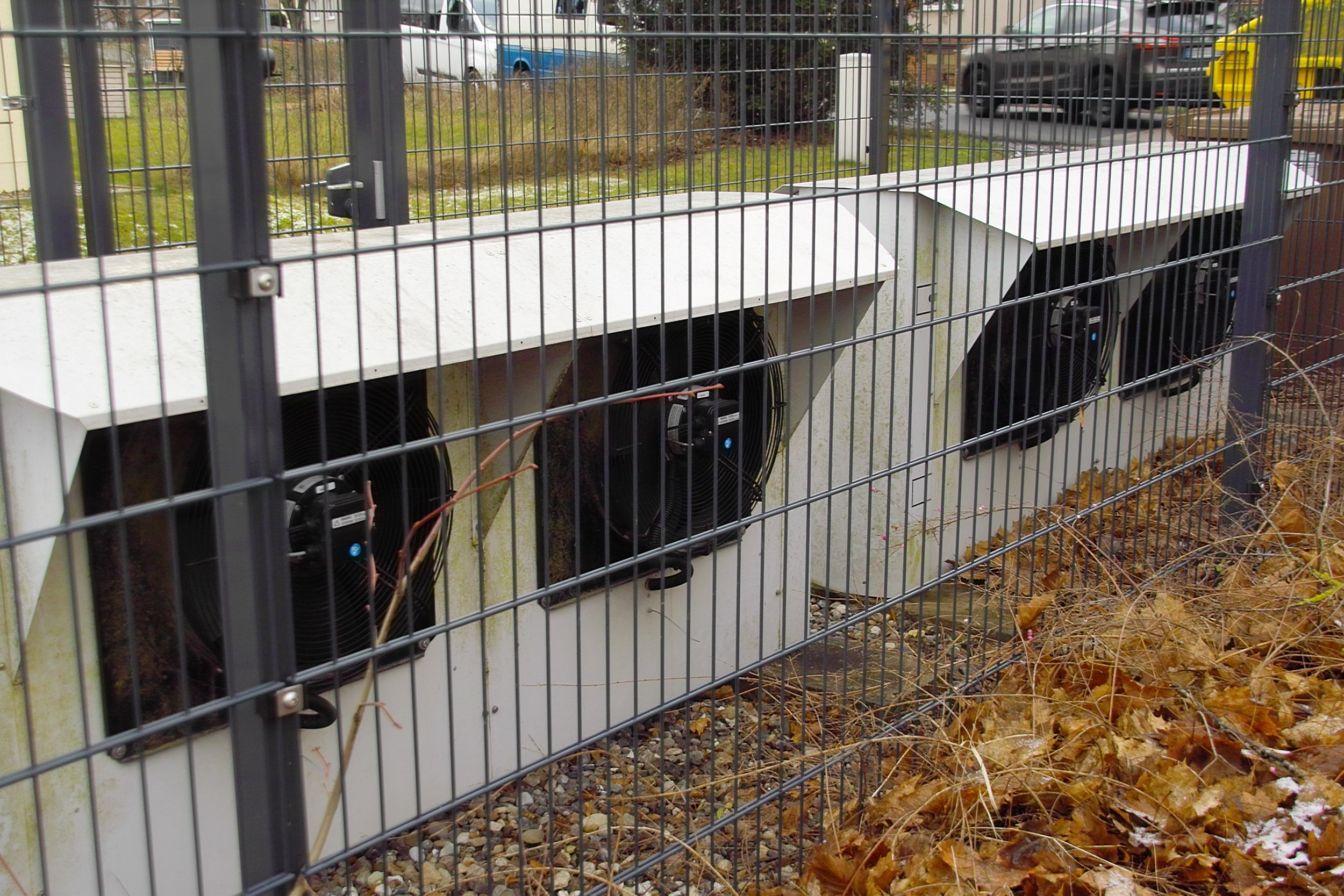

Im Wohngebiet „Mooskuhle“ in der Rostocker Südstadt wurden im Jahr 2013 in einem neu errichteten Wohnhaus zwei Hybrid-Wärmepumpen vom Typ ThermSelect TS 19 installiert. Sie dienen zur Beheizung einer Gesamtwohnfläche von ca. 1300 m² auf Basis von Erneuerbaren Energien sowie der Aufbereitung von Warmwasser. Die zwei eingesetzten Hybrid-Wärmepumpen ThermSelect TS 19 bringen es  zusammen auf eine Leistung von 38 kW. Es ist ein Allein-stellungsmerkmal der Hybrid-Wärmepumpe ThermSelect, dass sie alternativ oder parallel sowohl auf Erdwärme oder auf Luftwärme oder auch gleichzeitig auf Erd- und Luftwärme zugreifen kann. Über eine intelligente Steuerung wird das gesamte Jahr über stets der wirtschaftlichste Energiemix für die Heizungsanlage ermittelt und bereitgestellt. Zur Nutzung der Erdwärme wurden in dem Wohnprojekt in der „Mooskuhle“ vier Erdwärmesonden jeweils 95 Meter tief ins Erdreich eingebracht. Zwei außerhalb des Hauses installierte Wärmepumpen-Verdampfer liefern die Luftwärme für das umweltschonende Hybrid-Heizungssystem.

Wärmequelle: Erdwärme (Sonden) und Luftwärme (Außenluft)

Technik: 2 x Hybrid-Wärmepumpe ThermSelect TS 19   Kilowatt: 2 x 19 kW = 38 kW

Anwendung: Heizen und Warmwasser   Inbetriebnahme: Juli 2013

WP-Hersteller: ThermSelect GmbH, 18069 Rostock, Hans-Fallada-Straße 21

Büro- und Zimmerermeister Karsten Jantzen in 18069 Sievershagen, Lambrechtshäger Straße 7

Mit der Heizungsanlage für den Zimmerei-Betrieb Jantzen in Sievershagen bei Rostock wurde ein sehr komplexes Projekt umgesetzt. Neben vorhandenen Räumen wie dem Sanitär- und Wirtschaftstrakt sowie einer Produktionshalle (über 2000 m²) waren auch die Neubauten eines Bürogebäudes (486 m²) und einer weiteren Werkhalle (1367 m²) in das Heizungssystem zu integrieren. Für die projektierte Heizleistung wurde eine Kombination aus einem Holzvergaser-Heizkessel Drummer 250 der Firma Lopper (Leistung: 250 kW) und zwei Hybrid-Wärmepumpen vom Typ ThermSelect TS 41, die zusammen eine Leistung von 82 kW aufweisen (je 41 kW), ausgewählt. Für den Bezug von Erdwärme für die ThermSelect-Anlage wurden 40 Multitherm-Spiralkollektoren, bestehend aus jeweils ca. 30 Meter langen Erdreich-kollektorrohr (PE HD), ins Erdreich eingebracht. Die Versorgung mit Luftwärme übernehmen zwei im Außenbereich montierte Wärmepumpen-Verdampfer. Die Hybrid-Wärmepumpe nutzt alternativ oder parallel sowohl Erdwärme oder Luftwärme oder auch gleichzeitig Erd- und Luftwärme und stellt mit Hilfe einer Steuerung den jeweils wirtschaftlichsten Energiemix aus beiden Quellen bereit. Eine Besonderheit der Heizungsanlage besteht darin, dass sie insgesamt vier Heizkreise besitzt und über diese unterschiedliche Temperaturniveaus in Teilen des Gebäudekomplexes gewähr-leistet. Der Sanitär- und Wirtschaftstrakt wird über Heizkörper erwärmt, das neue Bürogebäude über eine Fußboden-heizung, die neue Werkhalle über eine Industriefußbodenheizung und die alte Produktionshalle über zwölf Lufterhitzer Top 4000 (Typ 452036), die von der Herstellerfirma Kampmann geliefert wurden.

Wärmequelle: Erdwärme (Erdkollektoren) und Luftwärme (Außenluft)

Technik: 2 x Hybrid-Wärmepumpe ThermSelect TS 41   Kilowatt: 2 x 41 kW = 82 kW

Anwendung: Heizen   Inbetriebnahme: Januar 2014

WP-Hersteller: ThermSelect GmbH, 18069 Rostock, Hans-Fallada-Straße 21
